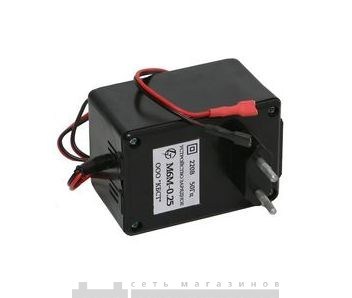

Зарядное устройство М06-0,25А

Зарядные устройства М-6М; М-12М предназначены для заряда 6-ти и 12-ти вольтовых свинцовых аккумуляторных батарей, соответственно.

Требование по технике безопастности

При эксплуатации ЗУ не допускается вскрытие корпуса во включенном состоянии. Перед подключением прибора к сети убедитесь в целостности (отсутствии повреждений) изоляции сетевого шнура.

Подготовка и порядок работы

Устройство может работать в двух режимах- периодический заряд или постоянный подзаряд.

При периодическом заряде устройство производит заряд аккумулятора до напряжения 14,4 Вольта. При постоянном подзаряде до 13,6 Вольта. Для переключения режимов обязательно отключите устройство от сети и аккумулятора, откройте крышку со стороны выходных клемм, и установите необходимый режим джампером .

Устройство поставляется с установленным режимом периодического заряда.

• Подключите контактные клеммы устройства к выводам батареи, соблюдая полярность.
• Красный провод к (+) батареи.
• Черный провод к (-) батареи.
• Подключите ЗУ к сети переменного тока – загорится красный индикатор и начнется процесс заряда аккумуляторной батареи. При достижении напряжения на аккумуляторной батарее конечного напряжения заряда – гаснет красный индикатор, что соответствует окончанию процесса заряда.
• Отключите ЗУ от сети переменного тока, а затем отключите аккумуляторную батарею.
